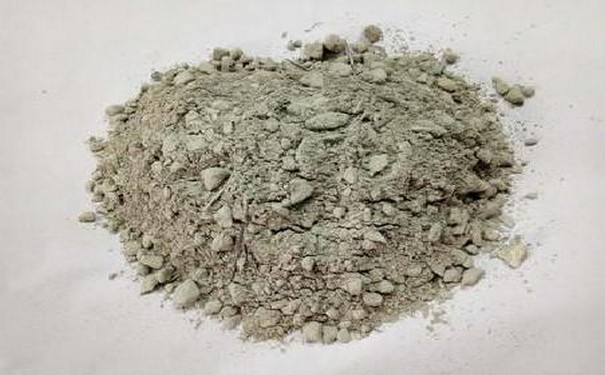

耐火澆注料的施工包括攪拌、澆注和養(yǎng)護三個環(huán)節(jié)。1、混合：必須與強制混合機或砂漿攪拌機混合，不得手工混合。設備及工具：強制或砂漿攪拌機、水桶、秤、振動棒、工具鏟、手推車等。混合：在攪拌機中加入大袋，然后加入小袋，干燥攪拌12分鐘后再倒入。含水量判斷方法：為判斷混合料含水量是否合適，可采用簡單的“手捏球團”方法進行試驗：球團變形若從手縫流出，則表示含水量過大；若球團開裂散落，意思是含水量。

    數(shù)量太少了?；旌嫌盟浚焊鶕?jù)批次產品說明書中給出的用水量作為標準，嚴格掌握用水量，準確計量。注：1。施工過程中使用的工具，如攪拌機、水桶、工具鏟等，應事先清理干凈。石灰、碎石、硅酸鹽水泥等雜質不應混入?；旌蠒r，水必須是干凈的自來水。在振動排漿條件下，用水量盡可能小，取得了較好的施工效果。攪拌機的混合量不得太大，攪拌機應根據(jù)攪拌機的類型進行卡滯和停止。剩余的固化塊不能再與水混合。施工現(xiàn)場溫度必須在5-30℃之間。如果施工現(xiàn)場溫度低于5℃，則必須采取相應的溫升保護措施：如果現(xiàn)場溫度高于30℃，則必須采取相應的冷卻保護措施，否則將采用相應的冷卻保護措施

    困難或性能下降。2。澆注施工：檢查：澆注料施工前，應檢查錨具焊接是否牢固，500℃以上部位應使用耐熱螺釘。錨的表面應涂上0.5至1mm厚的油漆，或用塑料膠帶包裹，以緩沖加熱后的膨脹力，并從模具上取出雜物。澆注時間控制：新拌的澆注料應迅速澆注，一般在20分鐘內。澆注：將混合澆注料倒入模具，并及時將振動棒插入模具。振動應該是均勻的。當澆注料表面的漿液流動時，振動棒以1m/min的速度運動。

    以慢速拉出振動棒。澆注后現(xiàn)場溫度要求控制：澆注后冷凝前，現(xiàn)場溫度必須保持在5°C以上(5-30℃)，現(xiàn)場溫度低于5°C，必須采取相應的溫升保護措施，否則會造成延遲，導致產品性能下降。

    注：1。振搗后，澆注料表面應保持自然，不得用工具打磨，不得在表面撒水泥粉。振動棒應有備用，以便在振動棒發(fā)生故障時及時投入備用棒。

    （2）施工結束后24小時內，特別是澆注料硬化前，不得移動、振動或夯實，否則，澆注經驗會產生裂紋甚至完全破壞。

    （3）澆注料應連續(xù)施工。施工縫由于各種原因不能連續(xù)施工時，可在伸縮縫處留下施工縫，否則應將施工縫制成麻面，即深度為10mm、寬20mm、澆注料上約100mm的橫溝。

    三。維修：工具：聚乙烯塑料薄膜、草袋等。環(huán)境溫度要求和控制：澆注料的固化溫度在15-35°C之間，超出此溫度范圍，應采取相應的加熱或冷卻措施，否則會導致產品性能下降。養(yǎng)護：澆注料硬化后，應立即用聚乙烯塑料薄膜覆蓋施工體表面，并在其上加濕草袋，防止水分蒸發(fā)，促進水泥活化。硬化后，禁止在一天內敲門和振動，一般根據(jù)硬化條件硬化2430。

    一小時后就可以脫模了。拆模后應養(yǎng)護2天，養(yǎng)護時應加聚乙烯塑料薄膜和濕草袋。氧化3天后，除去聚乙烯塑料薄膜和濕草袋。澆注體可在空氣中干燥一天，然后烘烤。
